直接還原一磁選脫鋁工藝

                                                    直接還原--磁選脫鋁工藝正交試驗(yàn)因素水平安排表
     直接還原磁選工藝以不同的還原溫度、煤粉用量、保溫時間為考察因素（依次為因素A、B、C），每個因素各 取3個水平，采用正交表安排試驗(yàn)。試驗(yàn)因素水平見直接還原--磁選脫鋁工藝正交試驗(yàn)因素水平安排表，在前述試驗(yàn)方案中敘述的條件下，試驗(yàn)結(jié)果見直接還原--磁選脫鋁工藝正交試驗(yàn)結(jié)果表，對此表試驗(yàn)結(jié)果進(jìn)行極差分析，結(jié)果見直接還原--磁選脫鋁工藝正交試驗(yàn)極差分析結(jié)果表。

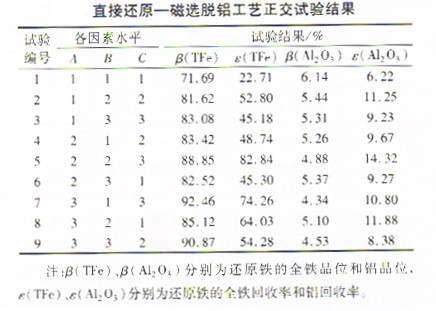

                                                      直接還原--磁選脫鋁工藝正交試驗(yàn)結(jié)果表

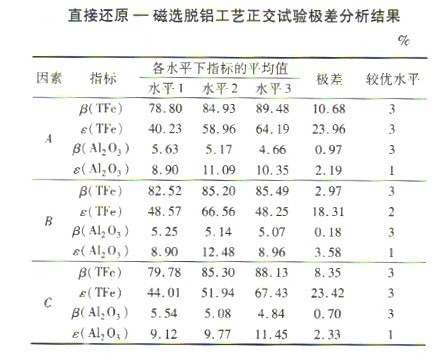

                                                    直接還原--磁選脫鋁工藝正交試驗(yàn)極差分析結(jié)果表
    由直接還原--磁選脫鋁工藝正交試驗(yàn)極差分析結(jié)果表可知，直接還原--磁選脫鋁工藝較優(yōu)組合為A3,B3,C3，說明還原溫度越高，還原劑用量越大，保溫時間越長，越有利于原礦提鐵降鋁。由直接還原--磁選脫鋁工藝正交試驗(yàn)結(jié)果表可知，在給定試驗(yàn)條件下，還原鐵產(chǎn)品中鋁含量在4.34%--6.14%，當(dāng)還原鐵產(chǎn)品中鋁含量最低時，鐵品位為92.46%，回收率為74.26%。雖然此工藝比磁化焙燒一磁選工藝降鋁效果好，但是合格的直接還原鐵產(chǎn)品中鋁含量一般要求小于3%，因此，有必要尋求其他脫鋁工藝。
   鞏義宋陵機(jī)械有限公司多年來一直致力于選礦設(shè)備的研發(fā)和生產(chǎn)，擁有多年的選礦設(shè)備制造經(jīng)驗(yàn)，我們生產(chǎn)的選礦設(shè)備不管在質(zhì)量還是在服務(wù)方面，都付出了很多的心血，致力把產(chǎn)品做得更好。在選礦設(shè)備系列產(chǎn)品中，每個產(chǎn)品都有良好的性能和較低的能耗，憑借其技術(shù)優(yōu)勢和質(zhì)量實(shí)力，在短時間內(nèi)得到了廣大客戶的好評，也被無數(shù)客戶看做最有發(fā)展的選礦設(shè)備。
本文由選礦設(shè)備網(wǎng)提供http://m.ta-chinaplastic.com
